振弦式傳感器的敏感元件是一根金屬鋼弦，它與傳感器受力部件連接固定，利用鋼弦的自振頻率與鋼弦所受到的外加張力關系式測得各種物理量。振弦式傳感器的激振是由一個電磁線圈來完成，當激發脈沖輸?shù)酱判揪€圈上，磁芯產生一個脈動磁場撥動鋼弦，鋼弦被撥動后產生一個衰減振蕩，切割磁芯的磁力線在磁芯的輸出端產生一個衰減正弦波。接受儀表測出此波的頻率即為鋼弦此刻的自振頻率，根據標定的頻率與應變之間關系，可計算出測量物體的應變變化量。

主要特點：

BD-YB3000系列表面應變計是根據振弦原理制造，安裝于構筑物表面，監測各種構筑物的應變變化。

內置的溫度傳感器可同時監測環境溫度，并對其溫度影響進行自動補償修正。

特別設計外置調弦螺母，方便安裝，提高應用范圍。

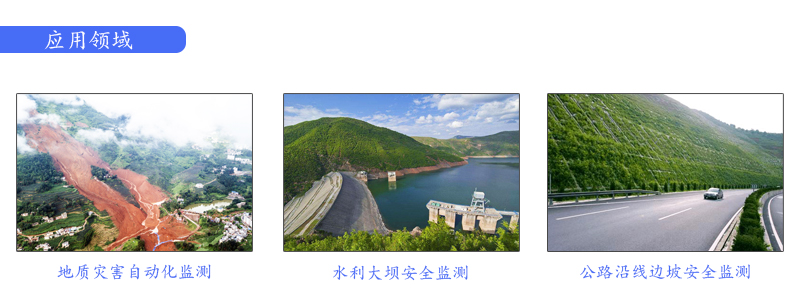

廣泛應用于：橋梁、建筑、鐵路、交通、水電、大壩等工程領域的混凝表面及鋼結構的應力應變測量，充分了解被測構件的受力狀態。

技術參數：
